Strojní vybavení - služby



Naše společnost Vám dále nabízí tyto služby: ohýbání plechů, děrování, svařování, řezání, pálení laserem, stříhání a ohraňování dle požadavků zákazníka.



V roce 2014 proběhla rekonstrukce a modernizace výrobních a kontrolních prostorů společnosti. Vše bylo provedeno již s ohledem na plánovaný rozvoj společnosti, rozšíření a modernizaci výroby a v neposlední řadě obnova strojního výrobního parku za podpory dotací EU.





---



Hydraulický ohraňovací lis včetně CNC systému 90t, výkon 90 kN - 110 kN, pracovní délka   2500 mm standardní řady

Automatická pásová pila na kov290x290 CNC, dělení materiálu do 290mm

NC tabulové nůžky do tloušťky 10 mm černý plech, 5mm nerez, délka střihu do 2500mm

Laser  - pálení laserem  materiál ocel do 12mm, nerez do 12mm, pracovní rozsah 3000mm x 1500mm

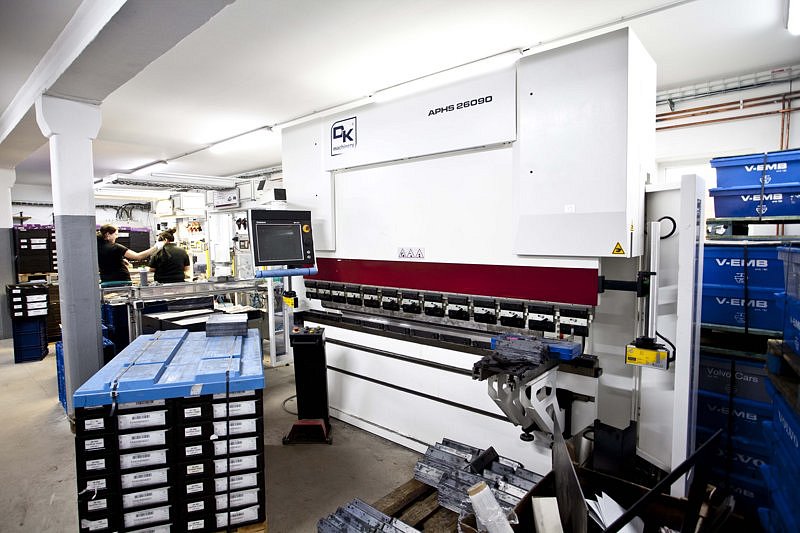

Hydraulický ohraňovací lis včetně řídícího CNC systému

• výkon 90 kN - 110 kN
• pracovní délka 2500 mm standardní řady
• nezávislé hydraulické válce umístěné nahoře na bočnicích stroje

Standardní příslušenství zařízení:

• řídící systém CNC
• přesné lineární pravítka
• proporcionální hydraulické ventily
• řízené osy hydraulických válců Y1 - Y2
• CNC řízený zadní doraz na kuličkových šroubech ve verzích X nebo X - R
• dva palcové bloky s mikrometrickou kalibrací
• posuvné přední podpěry
• dvouruční ovládací pedál
• horní dělený nástroj, spodní multi-matrice
• manuál pro obsluhu a údržbu

Automatická pásová pila na kov 290x290 CNC

Vysoce produktivní automatická, hydraulicky ovládaná pásová pila s vícenásobným podáváním materiálu. Délka i počet kusů je zadáván z ovládacího panelu. Stroj si sám volí počet podání a provádí potřebné výpočty. Systém umožňuje zadání 9 programů pro rychlé nastavování délek, případně variantu automatické změny rozměru pro dělení několika přířezů z jedné tyče. Pila umožňuje volbu mezi automatickým a poloautomatickým režimem, kdy jsou veškeré pohyby ovládané nezávisle. Pila je určena pro dělení materiálu v kolmých řezech. Nalézá uplatnění v sériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály jakostí materiálů včetně nerez a nástrojových ocelí, neželezných a lehkých kovů a to jak profilů tak plných polotovarů. Podmínkou je řezání pod úhlem 45°- 60°.
Konstrukce:

• Pila je konstrukčně řešena tak, aby odpovídala extrémnímu namáhání ve výrobních podmínkách. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů. Provedení ramene, svěráku i točny z litiny.
• Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu. Rameno uloženo v předepnutých a seřiditelných ložiskách.
• Pracovní polohy ramene ovládány vačkou a mikrospínači horní a dolní polohy ramene. Po dosažení dolní koncové polohy se rameno automaticky vrátí do zadané horní polohy.
• Automatickým dorazem horní polohy je dolní pracovní poloha nastavena již z výroby a horní pracovní poloha se nastavuje automaticky na základě rozměru řezaného materiálu (nepotřebuje zásah obsluhy při změně rozměru řezané tyče).
• Čistící kartáč pro dokonalé očištění a funkci pilového pásu.
• Svěrák fixuje materiál před i za řezem. Konstrukčně upraven pro dosažení minimálního zbytku v automatickém režimu podávání. Svěrák je vyroben z litiny a čelisti zajišťují bezpečné upnutí materiálu. Hydraulicky ovládaný krátkozdihový svěrák uložen v seřiditelné rybinové drážce. Nastavení čelisti je manuální pomocí kolečka, trapézového šroubu.
• Podávací svěrák se pohybuje pomocí hydraulického válce po dvou broušených tyčích pomocí teflonových pouzder. Podavač posunuje řezaný materiál do hlavního svěráku vždy o délku, kterou zadá obsluha do ovládacího panelu. Pozice podavače je snímána pomocí elektromagnetického čidla a odměřovacího magnetického pásku. Uložení podávacího svěráku v podavači je plovoucí, což znamená, že se podávací svěrák volně pohybuje o několik mm ve směru kolmém na směr podávání. Pevná čelist podávacího svěráku tak kopíruje případnou křivost podávaného materiálu a je eliminováno opotřebení mechanických součástí podavače. Pro precizní pozicování podavače stroj dojíždí do cílových poloh mikroposuvem. Upnutí materiálu v podávacím svěráku je indikováno mikrospínačem.
• Vedení pásu v karbidových deskách. Automatická regulace napětí pilového pásu. Mechanické napínání pilového pásu
• Pohon prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím s frekvenčním měničem pro plynulou regulaci rychlosti pásu 20-100 m/min. Robustní příruba s uložením hnací hřídele. Tepelná ochrana motoru.
• Chladící systém na emulzi s rozvodem kapaliny do vodítek pilového pásu.
• Robustní podstavec se zásobníkem na třísky.
• Mikrsopínač napětí pilového pásu a otevření krytu kladek.
• Ovládání 24 V
• Čelní panel je vybaven bezpečnostním tlačítkem pro zastavení pily a dalšími dvěma pro její zpuštění. Dále je zde umístěn regulátor posuvu a další tlačítka možných posuvů pily, které jsou potřebné pro ovládání nástroje "SAW MICRO".
• Stroj vybaven hydraulickou centrálou, která ovládá veškeré funkce automatické pily. Tlačí rameno do řezu, zdvihání ramene, otevírání a zavírání hlavního i podávacího svěráku, posuv podavače.
